1、技術特征
進液公稱流量：25l/min；回液公稱流量：50l/min；公稱壓力：50MPa
2、使用條件
工作介質為經過25μm高精度過濾器過濾后的乳化液（符合MT76-2002標準，乳化油與中性水按5:95重量比配制），工作壓力31.5MPa，溫度為10～50℃。
3、執行標準
本產品執行本產品執行MT419-1995“液壓支架用閥”行業標準。

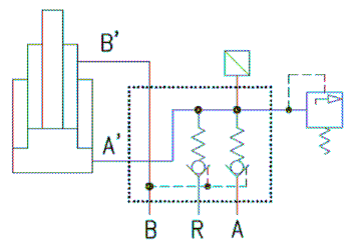

4、工作原理
A供液時，接通，向立柱千斤頂?shù)浊惶峁└邏阂海_始升柱，上腔從B’至B回液；B供液時，B與B’接通，向立柱千斤頂上腔提供高壓液，同時打開頂桿A與R，立柱千斤頂下腔從A’。此閥專為大缸徑大流量的立柱所設計，特點是流量大，降柱時立柱下腔的液體一路通過主閥回到系統主回液，一路繞過主閥直接回到系統主回液，極大降低了回液阻力損失，有效保證了立柱的升、降速度。
5、安裝
該閥用M10螺栓固定，閥體共有6個接口，A’口采用端面密封通過板式連接與立柱下腔連通；B’口為13接口，與立柱上腔接頭插座相連；A口為16接口，接主閥的高壓升柱接口；B口為16接口，接主閥的高壓降柱接口；DN10接口作為測壓口可以接壓力傳感器或壓力表，實時測量立柱下腔的壓力；接口為保證支架安全，接安全閥。
6、調試
設備的試運行必須經過專業的經培訓合格的人員來操作，并認真檢查高壓膠管的連接，以及各接頭和連接處的密封情況。
7、保養、維修和維護
為了保證液壓閥較長的使用壽命和可靠安全的運行，以及保護操作人員的安全, 請保證專業人員定期的維護。維護人員必須對液壓閥的結構功能有較深的理解, 全面掌握有關支架的控制原理,管路系統和安全規程等知識。
特別強調：
維修、維護和保養之前請先泄壓。
液壓閥的連接接頭和螺栓在高壓下，任何時候都不可松動。
更換液壓元件必須使用原配件，以保證安全運行和具有質量擔保。
維護和保養時，請使用質地?zé)o絲頭的清潔布，以避免絲頭進入液壓回路中。在更換閥時，膠管和接頭時必須格外注意清潔，以免雜質進入液壓回路中。
8、貯存及運輸
貯存應采取防凍、防塵、防銹措施，貯存溫度－10～50℃。
運輸應防止磕碰，保證閥表面和內部清潔，所有接口處安裝防塵堵（帽）。
9、故障分析與排除

故障現象	原因分析	排除方法	備注
閥芯與閥體間漏液	閥芯與閥體間的O形圈失效	更換閥芯與閥體間的O形圈
閥體與閥板間漏夜	閥體與閥板間的密封件失效	更換閥體與閥板間的密封件
不能液路	1 閥芯或閥座損壞 2 液中雜質卡住不密封 3 軸向密封損壞 4 與之配套的安全閥損壞	1 更換檢修 2 充液幾次仍不密封，則更換檢修 3 更換密封件 4 更換安全閥
閉鎖腔不能回液	1 頂桿斷折、變形頂不開閥芯 2 控制液路阻塞不通液 3 頂桿處損壞，向回路串液 4 頂桿與套或中間閥卡塞，使頂桿不能移動	1 更換檢修 2 拆檢控制液管，保證暢通 3 更換檢修，換密封件 4 拆檢

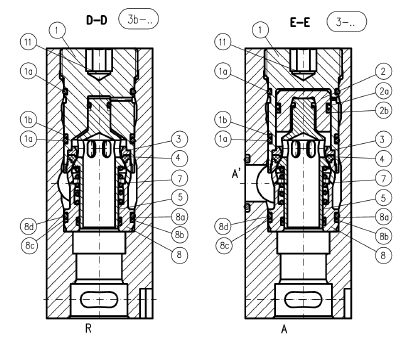

10、產品外形結構圖及備件明細

序號	代號	名稱	數量	備注
1	pm3/nt:3.13832	雙層閥板	1
3	pm3/val/lvc/a	立柱液控單向閥紅閥芯	1
3b	pm3/val/lvc/b	立柱液控單向閥黃閥芯	1
4	din:908.M20x1,5.a2	閉鎖螺絲	1
4a	din:7603.A21x26-cu	密封圈	1
4b	din:908.M10x1.a2	閉鎖螺絲	1
4c	din:7603.A10x13,5-cu	密封圈	1

序號	代號	名稱	數量	備注
3	pm3/val/vc/a	立柱液控單向閥紅閥芯	1
3-1	pm3/nt:3.06861	螺旋套筒	1
3-1a	di:o-27x2.sh90	O形圈	2
3-1b	di:o-st.27,9x31x1,4	擋圈	1
3-2	pm3/nt:3.13748	滑閥	1
3-2a	di:o-20x2.sh90	O形圈	1
3-2b	di:o-st.20,6x24x1,4	擋圈	1
3-3	pm3/nt:3.16654	環	1
3-4	pm3/nt:3.13745	密封圈	1
3-5	pm3/nt:3.16655	活塞	1
3-7	fe:dn20a	壓縮彈簧	1
3-8	pm3/nt:3.06862	彈簧卡子	1
3-8a	di:o-27x2.sh90	密封圈	1
3-8b	di:o-st.27,9x31x1,4	擋圈	1
3-8c	di:o-17x1,5.sh90	O形圈	1
3-8d	di:o-st.17x19,7x1,4.bg	擋圈	1
3-11	pm3/nt:3.16049-1	紅色標記	1
3b	pm3/val/vc/b	立柱液控單向閥黃閥芯	1
3b-1	di:o-23x2.sh90	O形圈	1
3b-1	pm3/nt:3.16656	螺旋套筒	1
3b-1a	di:o-27x2.sh90	O形圈	2
3b-1b	di:o-st.27,9x31x1,4	擋圈	1
3b-3	pm3/nt:3.16654	環	1
3b-4	pm3/nt:3.13745	密封圈	1
3b-5	pm3/nt:3.16655	活塞	1
3b-7	fe:dn20a	壓縮彈簧	1
3b-8	pm3/nt:3.06862	彈簧卡子	1
3b-8a	di:o-27x2.sh90	O形圈	1
3b-8b	di:o-st.27,9x31x1,4	擋圈	1
3b-8c	di:o-17x1,5.sh90	O形圈	1
3b-8d	di:o-st.17x19,7x1,4.bg	擋圈	1
3b-11	pm3/nt:3.16049-3	黃色標記	1
