一、概述
1．產品型號名稱
FDY500/50型液控單向閥
2．產品型號組成及其代表意義
3．    產品生產代號
TMFDY（500/50）
4．主要用途和適用范圍
該產品主要用于煤礦井下液壓支架，控制立柱的升降，起到支護作用，滿足作業要求，適用于礦用乳化液介質，介質滿足MT419—1995標準中對煤礦用閥乳化液用水的要求（標準MT76）。
5．產品特點
該產品是煤礦液壓支架立柱控制閥，產品高、低壓密封可靠，使用壽命長，是煤礦井下液壓支架系統的組成元件。
6．使用環境條件
(1) 環境溫度-5~+40℃
(2) 相對濕度：不大于96%（25℃時）；
(3) 大氣壓力：80~110KPa；
(4) 無顯著震動和沖擊的地方；
(5) 工作介質為經過過濾后的乳化液（符合MT76-2002標準，乳化油與中性水按5:95重量比配制），工作壓力31.5MPa，溫度為10～50℃。
7．執行標準
本產品執行液壓支架用閥MT419-1995
二、結構特征與工作原理
1．    總體結構、尺寸
液控單向閥的總體結構圖見圖8-1。
該液控單向閥由閥體、插裝閥芯組成，結構簡單，使用維修方便?？傮w如圖1 所示。閥體通過快速接頭與液壓管路連接，使用U形卡固定。閥體與立柱采用板式連接，通過四條M10的螺栓連接在立柱上。插裝閥芯更換方便，其公稱流量為500L/min，公稱壓力為50MPa；
2、工作原理
如圖8-2所示，TMFDY（500/50）型液控單向閥共有十個工作口，其中B為DN20進液口，兩個對稱分布； Z口（DN12）共有三個，一個連接立柱上腔，一個連接系統供液口；A口有五個，通過板式連接直接與立柱下腔相聯，A口（DN12）用來連接安全閥， 口（DN10）用來連接壓力傳感器、或壓力表。
當系統通過B口供液時，這時高壓液通過單向閥進入立柱下腔使支架升，同時上腔的液體通過Z口流回系統，停止供液時，單向閥在彈簧力和液壓力作用下封閉，使下腔封閉住高壓液起到支護作用；當系統通過Z口供液時，高壓液進入立柱上腔，同時高壓液通過控制活塞打開單向閥，使下腔的液體流回系統，立柱下降，Z口停止供液時，單向閥靠彈簧力封閉，使立柱停止下降。
三、技術特性
1．主要性能
控制液壓支架立柱的升降，起到支撐和保護作用。
2．主要參數
公稱流量      500L/min
公稱壓力      50MPa
四、安裝、調試
該液控單向閥采用螺釘連接在液壓支架立柱上，連接方式見圖2功能圖。B口為進液口，Z口連接立柱上腔，A口連接立柱的下腔， 連接壓力傳感器和安全閥。液控單向閥與管路的連接為快速接頭連接。
注意：
    應嚴格根據液控單向閥的功能接口圖連接管路。
五、使用、操作
在使用前對支架上的各類閥聯接進行檢查，確保聯接緊固可靠；檢查各類閥與液壓系統中的管路連接，確保管路連接準確無誤；檢查閥與管路的連接處是否都打上了U形卡，確保連接安全可靠。操作時必須嚴格遵守操作規范，按照閥標牌的指示進行操作。
液控單向閥通過操縱閥來控制，從B口供液立柱上升，從Z口供液，立柱下降，可根據實際需要方便調節支架高度。
六、故障分析與排除
有關液控單向閥可能出現的故障及排除方法如表1所示。
表1 液控單向閥的故障現象及排除方法

序號	現象	原  因	排除方法	備注
1	立柱不動作	支架進液截止閥關閉； 立柱截止閥關閉； 系統內無壓力或壓力過小；	打開截止閥； 提高系統壓力；
2	立柱自降	與B口相連的操縱閥串液； 單向閥密封破壞；	維修相應的操縱閥； 更換單向閥內部閥芯組件和密封大閥座；
3	閥體功能口滲液	快速插頭密封破壞	更換相應的密封件；

七、出現故障時的處理程序和方法
出現故障時必須關閉泵或支架截止閥，如需更換插裝閥芯可直接在井下更換，但要特別注意清潔，應將插裝閥芯拆下同時換上備用閥芯上井維修。
注意：
    拆卸液控單向閥閥芯，要確保立柱下降高壓液泄去，不能帶壓操作，具體卸壓辦法，先將柱，然后通過松斷面安裝螺釘?shù)姆椒?，從斷面泄去高壓液?br />八、維修
維護維修工作必須在地面進行。地面維護工人要求受過相關專業培訓，維修車間要求保持清潔，拆卸的零件首先進行清洗，通過目測檢查零件是否損壞，剔除損壞零件；密封件要求全部更換。維修后的插裝閥芯必須重新進行密封和性能實驗，合格后方可下井使用。
注意：
　　1、必須在高壓卸壓后，方可拆卸；
　　2、機械部分只能選用本公司提供的備件。
3、本產品屬安全標志管理的產品，不得用其他形式的產品代替。
九、運輸、貯存
1．運輸
運輸時裝箱，包裝材料必須具有防潮、防銹措施，包裝必須結實可靠。運輸過程中嚴禁重力沖擊碰撞。
2．貯存
在室溫下貯存，如長期不使用時，必須采取防潮、防銹措施，在閥的接口處加狀塑料堵進行防塵。
十、開箱及檢查
開箱時要正規操作，嚴禁對液控單向閥進行機械沖擊碰撞。開箱檢查時，箱中應包括下列文件：產品合格證、使用說明書、裝箱清單。

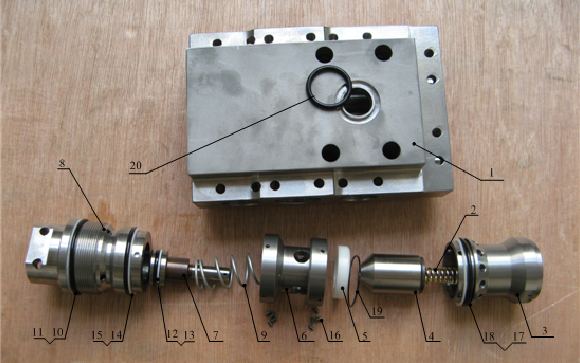

十一、產品備件明細表

序號	品 號	名  稱	重量（Kg）	數 量	備 注
1	20202001	閥體	5	1
2	20202002	小彈簧	0.01	1
3	20202003	導向套	0.15	1
4	20202009	閥芯組件	0.5	1
5	20202004	大閥座	0.01	1
6	20202005	過液套	0.15	1
7	20202006	控制活塞	0.05	1
8	20202007	螺套	0.2	1
9	20202008	大彈簧	0.01	1
10	22100382	O形密封圈（EMK）45×2.5	0	1
11	22103261	擋圈50×46×1	0	1
12	22100378	O形密封圈（EMK）20×2.5	0	1
13	22103258	擋圈24.9×20.6×1.25	0	1
14	22100381	O形密封圈（EMK）40×2.5	0	1
15	22103260	擋圈45×41×1	0	1
16	10508011	緊定螺釘M3×4	0	8
17	22100380	O形密封圈（EMK）39×2.5	0	1
18	22103259	擋圈44×40×1	0	1
19	22100412	O形密封圈（EMK）33×1	0	1
20	22100040	O形密封圈（EMK）28×3.1	0	1
